Le Framework Laptop 16, une merveille de la technologie moderne, a révolutionné le concept des ordinateurs portables grâce à sa conception modulaire. Si vous souhaitez en savoir plus sur sa construction, vous serez heureux d’apprendre que son équipe de développement a dévoilé de nouvelles informations sur les connecteurs des composants modulaires qui ont été conçus.
Comme vous pouvez l’imaginer, les connecteurs utilisés pour relier les modules au système principal constituent un élément clé d’un ordinateur portable modulaire. Ces héros méconnus du système garantissent la possibilité de sélectionner et de choisir en toute transparence une variété de modules différents. Ces connecteurs sont les interfaces électriques et mécaniques entre les modules, ce qui rend le produit modulaire.
Cet article se penche sur la complexité et l’importance des connecteurs dans la production du Framework Laptop 16, en soulignant leur rôle essentiel dans la création d’un produit fin, durable, performant et facile à réparer.
Des connecteurs standard éprouvés et des solutions personnalisées
Tout d’abord, il est essentiel de comprendre le rôle des connecteurs dans la modularité des produits. Ces composants sont les chevilles ouvrières qui maintiennent le système modulaire ensemble, permettant une personnalisation et une mise à niveau aisées. Ils servent de ponts pour la communication entre les différents modules, garantissant que l’ordinateur portable fonctionne comme une unité cohésive.
Cependant, la conception de ces connecteurs n’est pas une tâche simple. Ils doivent répondre à plusieurs exigences, notamment la facilité d’engagement, la robustesse, la minceur, la solidité électrique, la fabrication et la rentabilité. Chacun de ces facteurs est essentiel pour garantir les performances globales et la fiabilité de l’ordinateur portable.
Bien que l’entreprise responsable du Framework Laptop 16 utilise souvent des connecteurs standard éprouvés, des scénarios d’interconnexion uniques nécessitent parfois le développement de solutions personnalisées. Cette combinaison de connecteurs sur étagère et de connecteurs personnalisés garantit que le Framework Laptop peut accueillir un large éventail de modules tout en conservant des performances et une fiabilité optimales.

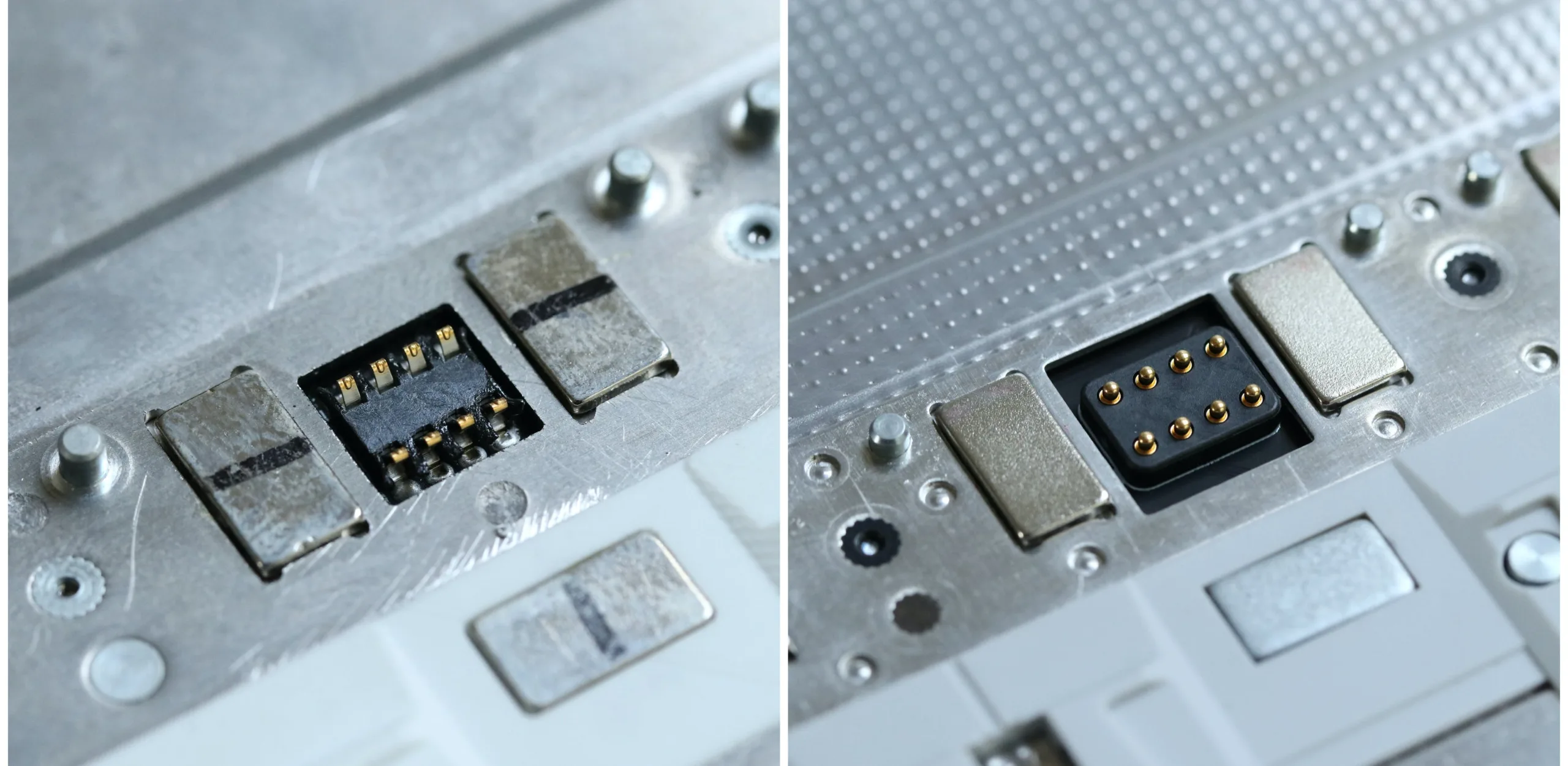

Le connecteur Input Module en est un excellent exemple. Ce connecteur personnalisé s’interface avec les modules d’entrée et le module Touchpad, ce qui permet de remplacer à chaud les modules pour une personnalisation complète de la plateforme d’entrée. Le connecteur comporte 8 broches, supporte jusqu’à un ampère à 5 V et aucun signal plus rapide que l’USB 2.0. La conception mécanique de ce connecteur a constitué un défi important en raison de la nécessité d’une grande robustesse et de la capacité à supporter des forces de compression et de cisaillement. Cependant, la mise en œuvre réussie de ce connecteur souligne l’importance des solutions personnalisées dans des scénarios uniques.

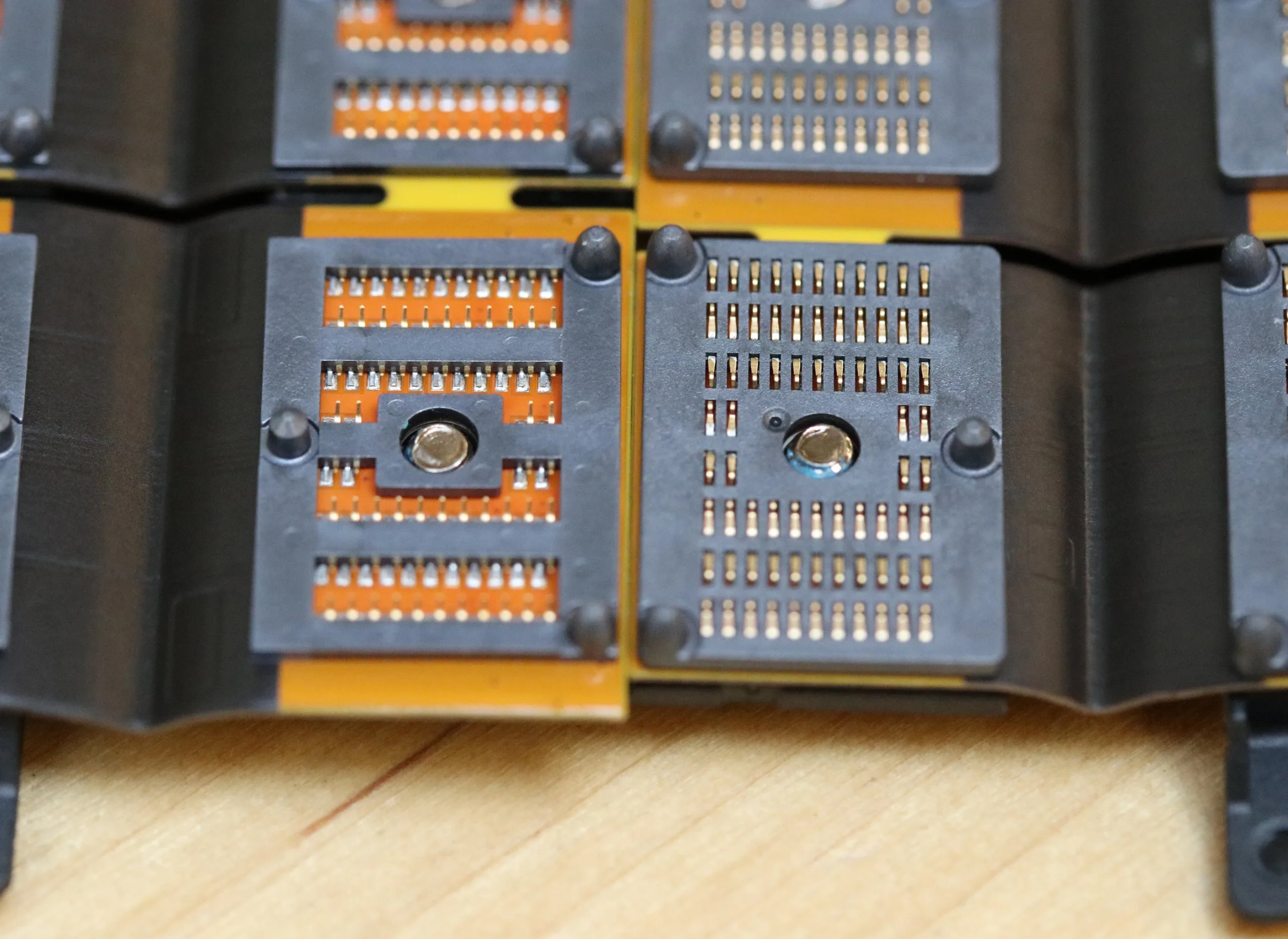

Un autre connecteur remarquable du Framework Laptop 16 est le Expansion Bay Interposer. Ce connecteur personnalisé relie la carte mère aux modules d’extension, ce qui permet de faire évoluer les modules haute performance tels que les GPU discrets. Le connecteur comporte deux interfaces à 74 broches prenant en charge le PCIe 4.0 à 8 voies, le DisplayPort et plus de 10 ampères à 20 V. Concevoir ce connecteur pour qu’il soit facile à manipuler et à utiliser de manière répétée a été une exigence complexe, mais elle était essentielle pour garantir la fiabilité et les performances à long terme de l’ordinateur portable.
Il est intéressant de noter que la société a d’abord utilisé un connecteur FXBeam disponible sur le marché pour le Expansion Bay Interposer. Cependant, elle a constaté qu’il ne pouvait être installé qu’une seule fois de manière fiable. Pour surmonter cette limitation, elle a collaboré avec Neoconix pour construire une version personnalisée du connecteur FXBeam qui est plus robuste et plus sûr pour la manipulation et les cycles répétés.

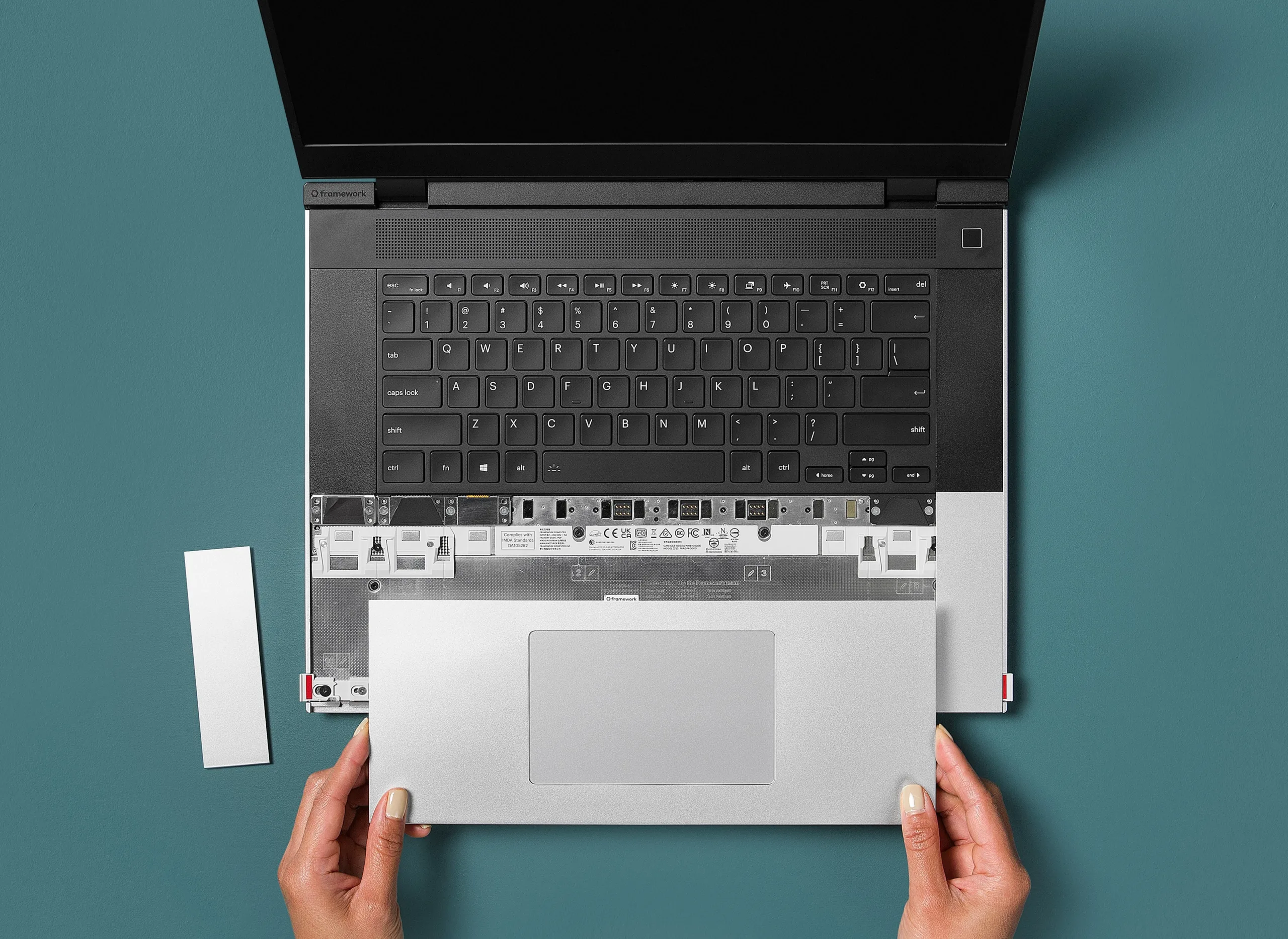

Un haut niveau de modularité
Les connecteurs du Framework Laptop 16 jouent un rôle essentiel dans la modularité de l’ordinateur portable. Leur conception et leur mise en œuvre exigent un délicat équilibre entre différents facteurs, notamment la facilité d’utilisation, la durabilité, la minceur, la solidité électrique, la fabrication et la rentabilité.
Grâce à l’utilisation de connecteurs disponibles sur le marché et de connecteurs personnalisés, l’ordinateur portable Framework Laptop 16 atteint avec succès un haut niveau de modularité, offrant aux utilisateurs un ordinateur portable non seulement performant et durable, mais aussi personnalisable et facile à réparer.
